Seismische Mikrozonierung in Witten – Baugrundrisiken kartieren

Der Witten-Hörder-Sprung verläuft nur wenige Kilometer südlich der Stadt und markiert die Grenze zwischen paläozoischem Festgestein und den Lockersedimenten des Ruhrgebiets. Für die seismische Mikrozonierung bedeutet das: Der Untergrund wechselt auf kurzer Distanz dramatisch seine Steifigkeit. In den Tallagen der Ruhr stehen junge Talfüllungen mit organischen Anteilen an, während die nördlichen Hanglagen auf verwittertem Tonschiefer des Oberkarbons gründen. Genau diese Heterogenität führt dazu, dass selbst moderate Erschütterungen lokal zu Resonanzeffekten führen können. Ein pauschaler Antwortspektren-Ansatz nach DIN EN 1998-1/NA reicht hier nicht aus. Stattdessen erfordern Projekte in Witten eine gebäudescharfe Betrachtung der Untergrunddynamik, die wir mit einer Kombination aus aktiven und passiven seismischen Verfahren durchführen. Das Ziel: lokale Verstärkungsfaktoren identifizieren, bevor der erste Bagger rollt.

Ein weicher Tonlinsen-Einschluss in 15 Metern Tiefe kann die Bodenklasse lokal von C auf D abwerten – das erkennt nur die Mikrozonierung.

Unsere Leistungsbereiche

Methodik und Umfang

Im Feld setzen wir für die seismische Mikrozonierung in Witten ein dreiachsiges Geophon-Array mit 4,5 Hz Eigenfrequenz ein, ergänzt durch ein TROMINO®-System für die Aufzeichnung von Mikrotremor-Daten. Die Messkampagne beginnt meist mit einer aktiven seismischen Refraktionsmessung zur Kalibrierung des oberflächennahen Geschwindigkeitsmodells – in der Ruhraue sind die Kontraste zwischen Kies und Schluff so scharf, dass eine reine HVSR-Auswertung ohne Refraktionsstützstellen zu Fehlinterpretationen der Grundfrequenz führt. Anschließend erfassen wir mit Array-Messungen die Dispersionskurven der Rayleigh-Wellen bis in Tiefen von 80 bis 120 Metern. Die Inversion erfolgt nicht mit einem glatten Standardmodell, sondern unter Einbeziehung der bekannten geologischen Schichtfolge, die wir aus den Bohrdatenbanken des Geologischen Dienstes NRW beziehen. In steilen Hanglagen oberhalb der Herbeder Straße kombinieren wir die Messungen mit einer MASW-Auswertung, um laterale Inhomogenitäten im Verwitterungsprofil zuverlässig abzubilden. Das Ergebnis ist ein detailliertes Vs30-Modell, das die lokalen Standortklassen nach DIN EN 1998-1/NA nicht nur ausweist, sondern ingenieurtechnisch begründet.

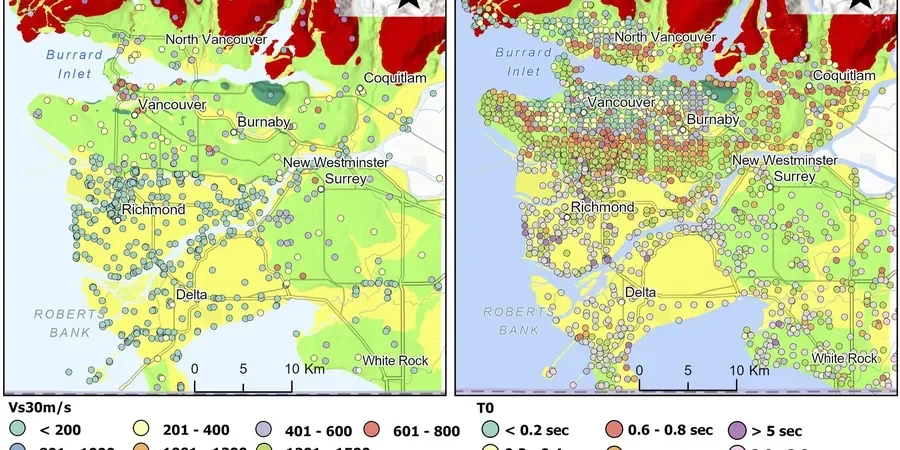

Seismische Mikrozonierung in Witten – Baugrundrisiken kartieren — Technische Referenz — Witten

Lokale Besonderheiten

Der häufigste Fehler, den wir bei Bauvorhaben in Witten beobachten, ist die ungeprüfte Übernahme der Baugrundklasse R aus der Nachbarschaftsbebauung. Die Karten des Geologischen Dienstes NRW weisen für das Stadtgebiet vereinfachte Einheiten aus – die Grenze zwischen 'verwittertem Tonstein' und 'Hanglehm' ist aber oft fließend. Steht ein Gründungskörper zufällig über einer verfüllten Rinne oder einem alten Mühlteich, kann die tatsächliche Bodenklasse zwei Stufen unter der erwarteten liegen. Die Folge: Die Ersatzlasten nach EC 8 werden unterdimensioniert, und im Erdbebenfall treten Schäden auf, die bei korrekter seismischer Mikrozonierung vermeidbar gewesen wären. Besonders heikel ist das in den südlichen Wohngebieten, wo Hangneigung und weiche Verwitterungsdecken zusammenwirken. Hier empfehlen wir, die Mikrozonierung mit einem standsicherheitlichen Gutachten zu koppeln.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.sbs

Geltende Normen

DIN EN 1998-1/NA:2021-07 – Erdbebenbemessung, Nationaler Anhang, DIN 45672 – Schwingungsmessungen an Bauwerken, SESAME-Richtlinien (2004) – HVSR-Auswertung, DIN 4020 – Geotechnische Untersuchungen für bautechnische Zwecke, Geologischer Dienst NRW – Bohrpunktdatenbank DABO

Technische Parameter

Parameter	Typischer Wert
Messverfahren	Aktive Multichannel-Analyse + passive Array-Messungen
Zielgröße	Vs30, Vs-Profile, Grundfrequenz f0
Maximale Erkundungstiefe	100–120 m (abhängig von Array-Geometrie)
Datenauswertung	Inversion nach DIN 45672, HVSR nach SESAME-Richtlinien
Standortklassifizierung	DIN EN 1998-1/NA:2021-07, Klassen A–D
Berichtsumfang	Karten der Bodenklassen, Antwortspektren, Verstärkungsfaktoren
Typische Projektgröße in Witten	0,5–5 ha

Häufige Fragen

Was kostet eine seismische Mikrozonierung für ein Grundstück in Witten?

Die Kosten hängen von der Fläche und der Auflösung ab. Für ein typisches Baugrundstück in Witten (0,5 bis 2 ha) mit kombinierten HVSR- und Array-Messungen liegen die Projektkosten zwischen €4.280 und €14.000. Der Preis umfasst Messkampagne, Datenprozessing, Inversionsrechnung und den unterschriftsreifen Bericht mit Bodenklassenkarte und Antwortspektrum.

Reicht nicht die Baugrundklasse aus der geologischen Karte?

Die generalisierten Karten des Geologischen Dienstes NRW geben eine regionale Übersicht, ersetzen aber keine projektspezifische Untersuchung. In Witten mit seinen kleinräumig wechselnden Untergrundverhältnissen – Talfüllungen, verwitterte Tonschiefer, Lösslehme – kann die lokale Bodenklasse um zwei Stufen von der Karte abweichen. Nur die Mikrozonierung erfasst das tatsächliche Schwingungsverhalten am Standort.

Welche Messverfahren setzen Sie in bebautem Gebiet ein?

In dicht bebauten Quartieren wie Witten-Mitte oder Annen arbeiten wir vorwiegend mit passiven Array-Messungen und HVSR. Die Geophon-Auslagen lassen sich flexibel an Straßenverläufe und Bebauung anpassen. Aktive seismische Quellen (Hammer oder Fallgewicht) setzen wir nur tagsüber und mit vorheriger Anwohnerinformation ein – die Erschütterungen sind minimal und liegen weit unterhalb der Anhaltswerte der DIN 4150.

Für welche Bauwerke ist die Mikrozonierung in Witten vorgeschrieben?

Die Notwendigkeit ergibt sich aus der Erdbebenzone (Witten liegt in Zone 1 nach DIN EN 1998-1/NA) in Verbindung mit der Bedeutungskategorie des Bauwerks. Für Schulen, Krankenhäuser und Rettungswachen (Kategorie III und IV) ist eine standortspezifische Untersuchung grundsätzlich empfohlen. Aber auch für Wohn- und Geschäftshäuser auf weichen Talfüllungen der Ruhr raten wir zur Mikrozonierung – die Kosten-Nutzen-Relation ist angesichts der Vermeidung von Resonanzschäden ausgesprochen günstig.
